סקר פיזי-הנדסי מקדים, בעיות בחומה
|
|
|
2. בליית אבן
|
בליית האבן נגרמת בעיקר מחלחול מים לליבת החומה, שהוא תוצאה של איטום לקוי או היעדר איטום בראש החומה. מילוי המישקים בחומר אטום - צמנט - ברוב פני השטח של החומה, הוביל להיווצרות דחף אופקי מהליבה אל פן הקיר, ולכך שתנועת המים מתוך ליבת החומה החוצה מתרחשת דרך האבנים במקום דרך המישקים. מצב זה הוביל לבליה מואצת של אבני הבנייה.
בעיית בליית האבנים קיימת ברמות שונות ברוב אזורי החומה. נכון לזמן עריכת הסקר, בליית האבן לא הייתה בעיה קונסטרוקטיבית. ניתן לסווג את בליית האבנים לשני סוגים עיקריים:
א. בליה עמוקה באבן גיר רכה.
ב. התקלפות השכבות החיצוניות באבן גיר קשה.
- בליה עמוקה באבן גיר רכה. בין אבני הגיר הקשות בחומה ישנה גם אבן גיר רכה בעלת נקבוביות גבוהה. במהלך המאה ה-20 מולאו המישקים בין האבנים בחומר אטום יחסית לאבני הגיר הרכות. כתוצאה מכך, אדי המים והמלחים יוצאים מתוך הקיר דרך אבני הגיר הרכות החוצה, במקום דרך המישקים, וזה מוביל להתפוררות האבן (איור 17). תהליך זה ניכר עם הזמן בבליה עמוקה באבן. הבליה העמוקה פוגעת במבנה האבן ובתכונותיה הקונסטרוקטיביות ועלולה לגרום עם הזמן לחוסר יציבות בחומה.
ניכר, כי תהליך הבליה העמוקה מצוי בשלבים מתקדמים במקומות שבהם הרטיבות גבוהה יותר: מתחת לסדקים, מתחת לראש הקיר שאינו אטום או מתחת לאיטום פגוע.
הגורמים לבליית אבן גיר רכה הם: (איור 18)
- חלחול מים אל תוך החומה
- מילוי מישקים בצמנט.
- צמחייה וירוקת.
- החלדת חלקי מתכת בתוך הקיר.
- זיהום אוויר.
- התקלפות השכבות החיצוניות באבן גיר קשה. בעיית התקלפות השכבות החיצוניות קיימת באופן מקומי באזורים שונים בחומה (איור 19). ההתקלפות החיצונית בדרך כלל אינה פוגעת בתכונות המבניות של האבן, ולא תגרום לבעיות יציבות בעתיד הקרוב.
הגורמים להתקלפות: הנחת האבנים כששכבות הסלע בכיוון אנכי (מקביל לפני החזית) או אלכסוני (איור 20); שרפה; שינויים תרמיים קיצוניים; איכות אבן לקויה במקור.
הדבקת השכבות המתקלפות היא פעולת שימור מורכבת, שאינה מונעת את המשך התפתחות הבעיה. ההמלצה היא אם כן להרחיק קהל מאזורים שבהם קיימת התקלפות של השכבות החיצוניות, כדי למנוע פגיעה בנפש.
זיהוי הבעיות וגורמיהן > 3. בליית חומר המליטה
|
|
|

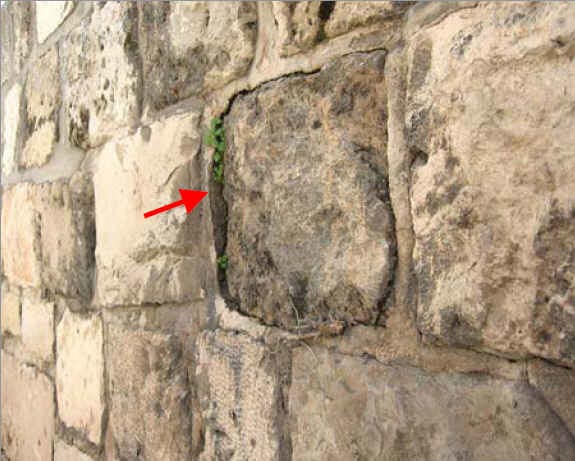

| 17. בליה עמוקה באבן גיר רכה. |
|

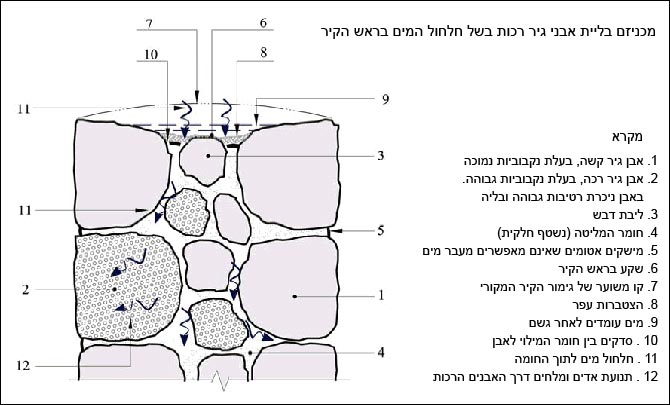

| 18. מכניזם בליית אבני גיר רכות בשל חלחול המים בראש הקיר |
|

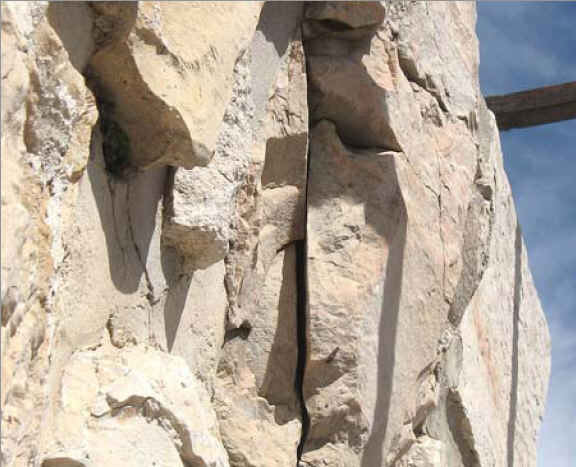

| 19. התקלפות השכבות החיצוניות באבן גיר קשה. |
|

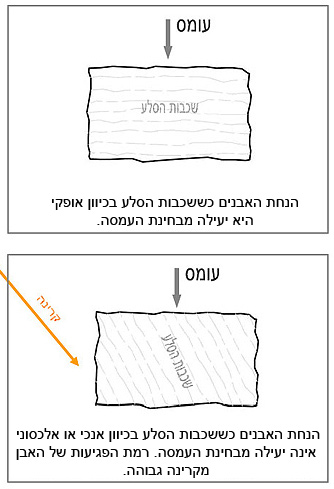

| 20. הנחת האבנים כששכבות הסלע בכיוון אנכי או אלכסוני |
|
